В нашем ассортименте имеются стабилитроны общего применения популярной серии DL47xxA от всемирно известного производителя полупроводниковых диодов – DC Components

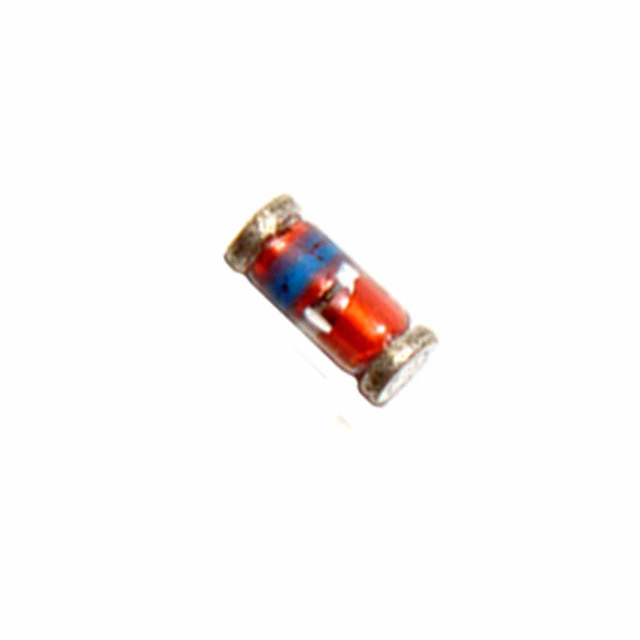

В нашем ассортименте имеются стабилитроны общего применения популярной серии DL47xxA от всемирно известного производителя полупроводниковых диодов – DC Components. Компания DC Components Co., Ltd занимается разработкой, производством и продажей полного спектра диодов и выпрямительных мостов с 1992 года и гарантирует, что каждое изделие соответствует высоким стандартам качества. Номенклатурный ряд состоит из 36 моделей с диапазоном стабилизируемых напряжений от 3,3 до 100 В и точностью напряжения стабилизации ±5 %. Стеклянный без выводной корпус DL-41 (DO-213AB, GL41, MELF) предназначен для поверхностного монтажа. Катод маркируется цветной полосой. Стабилитроны имеют широкий температурный диапазон – от -55 до 175 °С. |
 |
Допустимая рассеиваемая мощность составляет 1 Вт и снижается с повышением окружающей температуры. График зависимости приведен на рис. 1. Вольтамперные характеристики рабочей ветви стабилитронов до 27 Вольт показаны на рис. 2.
 |
 |

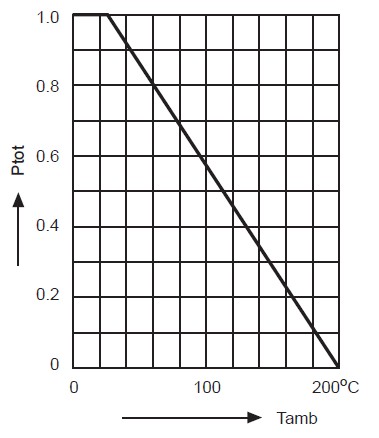

Рис. 1. Зависимость допустимой мощности от температуры |

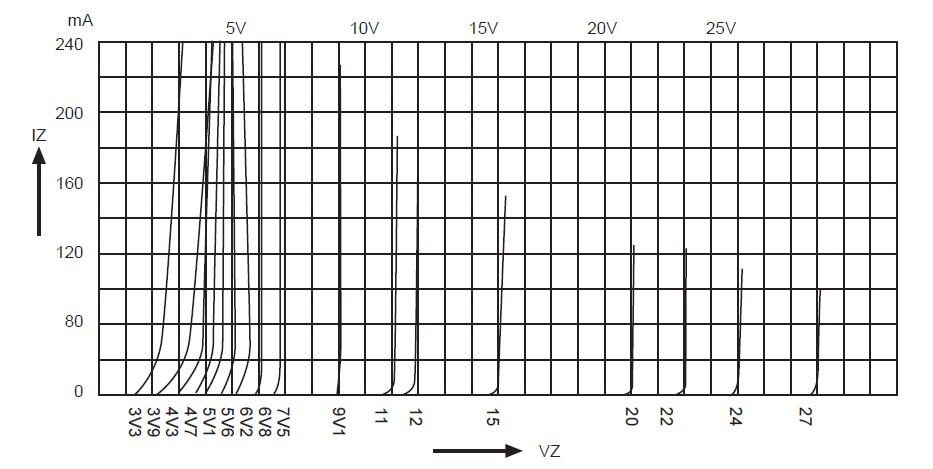

Рис. 2. Вольтамперные характеристики DL47xxA |
Применяются стабилитроны для построения параллельных стабилизаторов напряжения, смещения уровней, защиты от перенапряжений, в качестве источников опорного напряжения.
Основные технические характеристики стабилитронов DL47xxA:
Параметр
|
Величина
|
Напряжение стабилизации, В
|
3,3…100 (36 типономиналов)
|
Допустимое отклонение напряжения:
|
±5 %
|
Ток стабилизации, номинальный, мА
|
2,5…76 (в зависимости от модели)
|
Ток стабилизации, максимальный мА
|
9 …276 (в зависимости от модели)
|
Максимальная рассеиваемая мощность, Вт
|
1 Вт
|
Максимальная рабочая температура, °С
|
- 55
|
Минимальная рабочая температура, °С
|
+ 175
|
Корпус
|
DL-41
|
Стабилитроны DL47xxA имеющиеся в наличии:
Наименование
|
Напряжение стабилизации, В
|
Номинальный ток, мА
|
Максимальный ток, мА
|
Импеданс, Ом
|
DL4733A
|
5,1
|
49
|
178
|
7
|
DL4735A
|
6,2
|
41
|
146
|
2
|
DL4738A
|
8,2
|
31
|
110
|
4,5
|
DL4740A
|
10
|
25
|
91
|
7
|
DL4744A
|
15
|
17
|
61
|
14
|
DL4753A
|
36
|
7
|
25
|
50
|
